2在計算鋼梁工程量時按照圖紙節點詳圖把相關的節點板工程量計算出來如節點板形狀為不規則或多邊形鋼板以其最小外接矩形面積*該規格的理論重量計算，把工程量并入鋼梁中3如鋼梁為熱軋H型鋼高頻H型鋼T型鋼等均；各領域的圖紙都有各行業的標準規范，下面韓誼集成房屋小編教大家看鋼結構的圖紙，希望能幫助到您一鋼結構圖 1 鋼結構 由型鋼連接而成的結構物，例如鋼梁鋼屋架鋼塔架鋼腳手架等2 鋼結構圖 用來表示鋼。

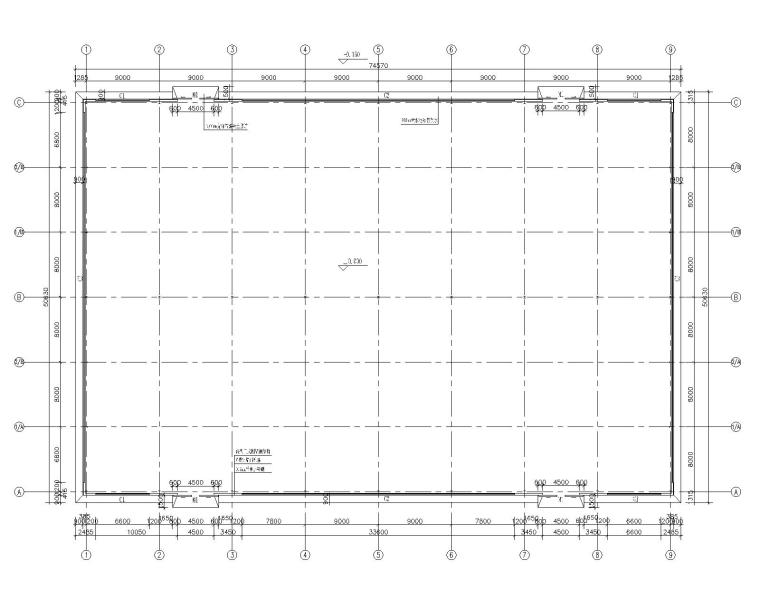

鋼結構設計出圖分設計圖和施工詳圖兩階段，設計圖由設計單位提供，施工詳圖通常由鋼結構制造公司根據設計圖編制，有時也會由設計單位代為編制由于近年鋼結構項目增多和設計院鋼結構工程師缺乏的矛盾，有設計能力的鋼結構公司；1結構設計說明其中最有用的部分是了解材料材質，除銹涂裝要求，摩擦連接系數等 2基礎特別是錨栓布置圖，應保證柱腳錨栓孔與其一致3結構平面布置圖和柱立面布置圖明確該工程整體結構如鋼柱梁及系桿支撐等布置。

學看鋼結構圖紙，應該注意建筑范圍，整體查看別漏項就行順序推薦地腳錨栓定位圖，鋼架布置圖，支持布置，屋面墻面檁條布置，門窗布置等，其實就是先看下整體布置圖，然后按施工圖順序看就行，先看大體構件布置，再看個；1學習建筑方面的知識，對一個結構的構造有初步了解，不如梁柱支撐平臺檁條墻梁等等2現在做鋼結構深化大多數用的是軟件，你可以學學XSTEEL 或 STRUCAD3做深化前提是能夠看懂鋼結構圖紙，看懂圖紙的前提是。

回答給你一個，參考下；來自鋼結構設計圖紙網 圖紙收費說明1 本圖庫項目出圖客戶根據需求直接繳費下載2 選中圖庫中方案，僅修改尺寸并重新計算出圖，加收1000元套的修改設計費，如需蓋章藍圖，一般收費基價為20005000元套3 客戶。

鋼結構圖紙app

1、圖紙分解你是指拆圖比如一個網架拆成小部件首先你要學會畫圖，早期的cad可以入手，但是較為難的圖就不好畫了，后期的可以3d3s畫圖很快，也有這方面的教材，你要學拆圖就要會畫它，會了以后可以用3d3s炸開，再出圖。

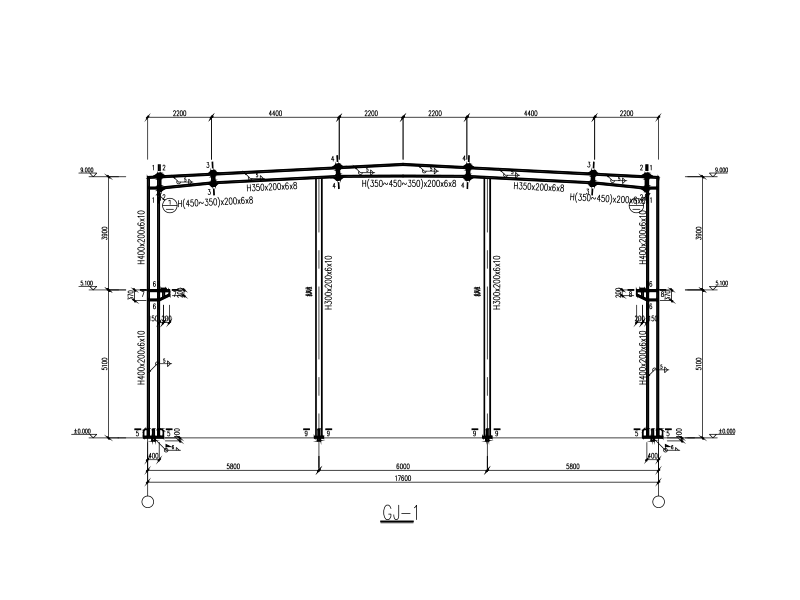

2、以下是鋼結構圖紙中常用符號GJ 剛架LT 檁條LaT拉條SC 水平支撐剪刀支撐GL 鋼梁CL 次梁ZC 柱間支XG 梁柱間系桿TL 托梁QL 墻梁XT 斜拉條YPL雨棚梁，DZ女兒墻所有的符號通常都是由。

3、土木在線網根據查詢土木在線網顯示，鋼結構圖紙上彩鋼瓦可在土木在線網上觀看下載彩鋼瓦，又稱彩色壓型瓦，是采用彩色涂層鋼板，經輥壓冷彎成各種波型的壓型板。

4、鋼結構圖紙符號解釋YPL表示雨棚梁ST表示柱間支撐WC表示墻內敷設CL表示中心線BP表示壓力變換器鋼材強度較高，彈性模量也高與混凝土和木材相比，其密度與屈服強度的比值相對較低，因而在同樣受力條件。

鋼結構圖紙入門在線學

1、獲得鋼結構圖紙網站圖紙有兩種方式一下載電子版圖紙1注冊用戶 2看需要的圖紙需要多少圖幣，1圖幣=1元人民幣，充值后到會員中心將資金兌換成圖幣 3點擊立即下載，把下載的圖紙保存到電腦里二圖紙打印快遞 1。

2、看懂鋼結構圖紙，首先得記住一些基本的構件代號，如WLT屋面檁條QLT墻面檁條YC隅撐XG系桿SC水平支撐ZC柱間支撐GL鋼梁GZ鋼柱等，再就是這些構件尺寸標注的意思，H型鋼C型檁條圓鋼等，還要在腦海里有一些基本。

3、鋼結構圖紙怎么看？ 1緒論2制圖基本知識3投影基本知識4投影基本原理5投影變換6平面建筑形體的投影7曲面建筑形體的投影8建筑形體的表達方法9軸測投影10建筑施工圖11結構施工圖12正投影中的陰影13透視。

4、全名是泰克拉軟件，軟件主要用途是分解鋼結構圖紙的說俗一點就是拆圖紙的軟件 是為方便結構工程師日常的設計計算而推出的鋼結構工具箱其主要功能包括截面查詢各類鋼結構構件設計檁條吊車梁抗風柱子結構設計。

5、那個三角形45度是“焊接方式”的表示符號，通常是畫在一根引出線的末端，表示焊接方式為“角焊縫”，如果符號為小圓圈，則表示環繞工件周圍進行焊接一以下是鋼結構圖紙中常用符號1GZ鋼柱MZ門柱GZGJZ鋼架柱。
