建筑占地面積：8.7m*8.7m；【圖紙尺寸可根據實際情況修改】

　　建筑層數：四層；

　　建筑高度：13.4米（含屋頂）坡屋頂；

　　結構形式：磚混結構；

　　設計功能：

　　一層：廚房、餐廳（堂前）、衛生間、臥室；

　　二層：客廳、2間臥室、陽臺、衛生間；

　　三層：3間臥室、衛生間；

　　四層：雜物間、露臺。

　　圖紙目錄：

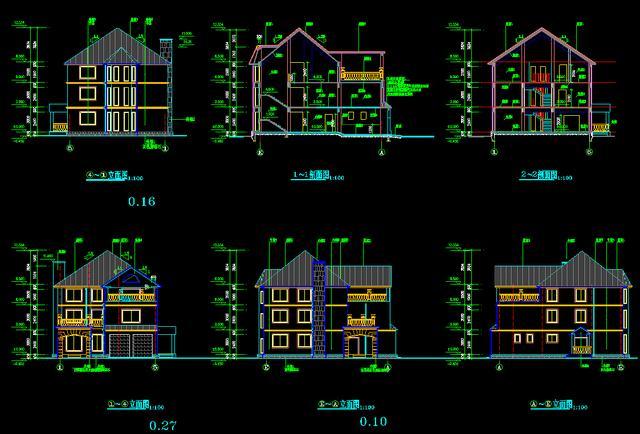

　　建筑：一層平面圖、二層平面圖、三層平面圖、四層別墅平面圖、屋頂平面圖、正立面圖、背立面圖、左立面圖、右立面圖、1-1剖面圖、樓梯一層平面圖、樓梯二層平面圖、樓梯三層平面圖、樓梯四層平面圖、欄桿扶手大樣、水平段（>500mm）欄桿扶手大樣、墻身腰線1、墻身腰線2、屋頂及檐溝、屋面分倉縫、墻身防水、露臺攔板、陽臺欄桿、門樓大樣、門窗表、建筑設計總說明；

　　結構：基礎平面布置圖、基礎大樣、結構梁配筋圖、陽角放射加強筋示意圖、墻身腰線2、門樓大樣、陽臺欄桿、結構板配筋圖、露臺攔板、節點大樣、屋面層結構梁配筋圖、1-1剖面圖、結構設計總明說、馬牙槎做法、過梁與結構梁（或板）整澆構造、穿梁管洞洞邊加強構造、圈梁轉角處鋼筋構造、圈梁丁字處鋼筋構造、板負筋尺寸示例、樓板孔洞加強筋、墻與框架柱連接處拉結筋；

　　給排水：一層給排水平面圖、二層給排水平面圖、三層給排水平面圖、四層給排水平面圖、屋頂給排水平面圖、雨、污、廢、給水系統原理圖、衛生間大樣平面圖、衛生間大樣系統圖、給排水設計說明；

　　電氣：一層電氣平面圖、二層電氣平面圖、三層電氣平面圖、四層電氣平面圖、屋頂防雷平面圖、基礎接地平面圖、一層弱電平面圖、二層弱電平面圖、三層弱電平面圖、配電系統圖、電氣設計說明、圖紙目錄、圖例、設備材料表、1張效果圖。

　　1.本工程為90平方農居房，占地面積為90平米方，總建筑面積為275.06平米房，層數為四層，建筑耐火等級二級。

　　2.本工程采用混合結構，墻體為承重墻，采用頁巖多孔砌塊砌筑。

　　本工程結構形式為磚混結構，結構安全等級為二級，設計使用年限為50年，建筑場地類別為Ⅱ類，

　　基礎設計等級為丙級。

　　混凝土結構的環境類別：室內正常環境為一類，室內潮濕、露天及與水土直接接觸部分為二類a。

　　地震烈度：根據《中國地震烈度區劃圖》，本工程抗震設防烈度小于六度，按非抗震計算。

　　基本風壓：0.45KN/㎡；基本雪壓：0.45KN/㎡。

　　本工程基礎擬采用柱下獨立基礎和墻下條形基礎，持力層為粘土層，地基承載力特征值按fak=150KPa計算。
